本设备主要用于铝卷的搬运、称重、包装、翻转等工作。其组成部分主要包含整线固定底座、铝卷上料鞍座、称重机构、移载小车、立式自动缠绕包装机、90°翻转机、液压站、防护栏、电控柜、操作台等；

2、工艺流程

3、分项描述及技术参数（以实物为准）

3.1、整线固定底座

底座整体采用焊接模式，焊接牢固，焊缝美观，便于整体运输，留有两侧叉车槽或吊装位置，考虑运输方便，可做成分体式，便于拆卸安装。

3.2、整线固定底座

2 主要框架结构采用碳钢（牌号：Q235-AF）焊接加工制造；

2 能额定负载单重为 2 吨的铝卷，整体固定于底座上

2 与铝卷表面接触的部分采用柔性聚氨酯材质；

2 配备称重模块，保证称重的平稳性，量程2吨，称重精度C3；

3.3、顶升移载小车

2 主要框架结构采用碳钢（牌号：Q235-AF）焊接加工制造；

2 能搬运负载单重为 2 吨的铝卷，整体固定于底座上；

2 与铝卷表面接触的部分采用V型面，表面贴附柔性聚氨酯；

2 送卷平移速度：约 6～9 米/分钟 ；

2 送卷平移电机驱动，采用12#轻轨压装式固定，结构稳定；

2 顶升采用液压方式，液压行程约200mm，压力≤10Mpa，压力可调；

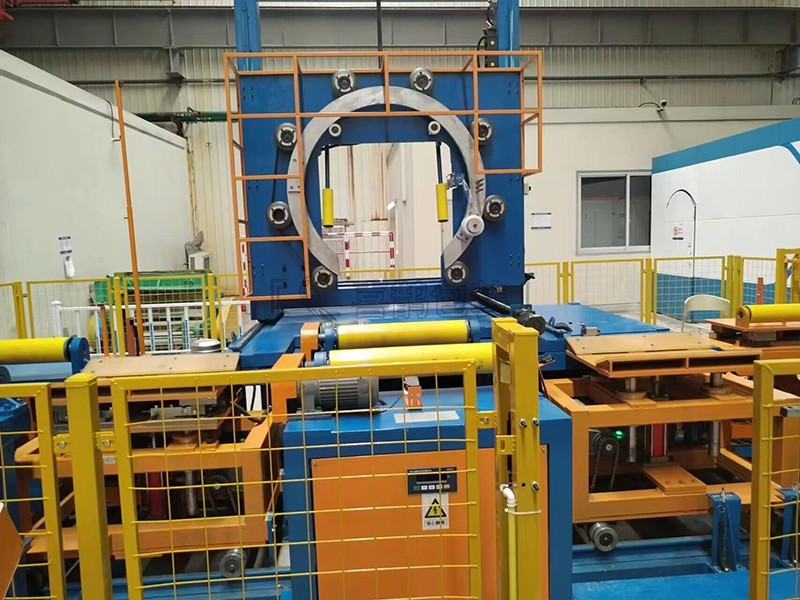

3.4、立式缠绕包装机

3.4.1 包装机形式

2 机架为立式结构，主机移动式。

3.4.2 包装机基本要求

2 包装材料：薄膜/缠绕纸

2 采用 PLC 控制。

2 机械手自动牵引包装材料。

2 变频控制，可根据需要调整包装带的重叠度。

2 包装带的松紧度可调。

2 自动缠绕，自动切断的作业方式。

2 环体电动升降，以适应不同外径的换型；

2 采用电动护辊，自动定位，适应产品的不同宽度。

3.4.3 产品的基本数据：

2 铝卷由移载小车搬运至固定的物料辊上；

a. 包装线卷规格：

2 宽度：200～609mm

2 内径：400mm-600mm

2 外径：800mm-1500mm

2 重量 2吨

b. 包装纸规格：（薄膜/编织带）

2 宽度 120mm

2 包装带内径 50mm

（包装材料）

3.4.4 结构及功能描述：

1．主要框架结构采用碳钢（牌号：Q235-AF）焊接加工制造；

2．物料辊筒与护辊采用碳钢材质，表面包聚氨酯；

3．物料辊筒输送采用三相异步减速电机驱动，传动方式链条；输送电机变频

调速

4．主机转环采用优质铸铝精加工生产，转动方式为摩擦传动；摩擦轮为

塑料模具开模定制产品，三相异步减速电机驱动，电机变频调速

5．通过控制转环与锥度辊相对速度来实现绕纸的重叠率；

6．根据产品信息自动调整相关参数；

7．机械手自动上断膜，具备缺带提醒功能；

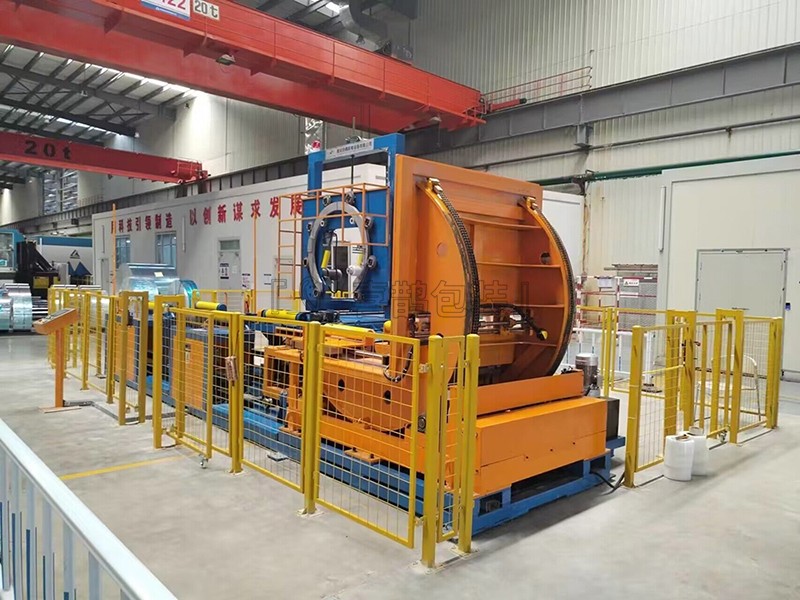

3.5  90°翻转机

3.5.1  翻转机基本参数

2 翻转重量：≤2T

2 直径1500mm,幅宽609mm

2 转速度：约50秒(单向)±10%

2 翻转角度：90度

2 翻转传动方式：机械式传动

2 翻转功率：1.5Kw

2 电    源：AC 3￠380V/50Hz

3.5.2 设备技术要求及说明

2 平稳可靠。

2 电磁制动电动机，翻转过程中遇到断电，机器会自动锁紧，停止转动，不会出现倒转情况。

2 可小于90度微调整产品翻转角度，有效防止产品倾倒。

2 多重限位保护，安全保障，装有机械限位装置，如出现电子控制均失灵的情况下，同样可以保证机器和操作人员的绝对安全。

2 双排套筒滚子链及全部轴承，均选用国内知名专业厂家产品。

2 链轮机械传动，链条张紧两处均可调。

2 承重托辊机构均可根据实际使用地调整间距，保证运转水平。

2 可将立式翻成卧式，或将卧式翻成立式，循环工作。

2 设计合理的传动机构箱，手动操作，循环式工作。

2 提高了操作性和维修性。

3.5.3 供应产品清单

3.5.4关键零部件产地清单（因疫情原因配件有所变动，熟不另行通知。）：
