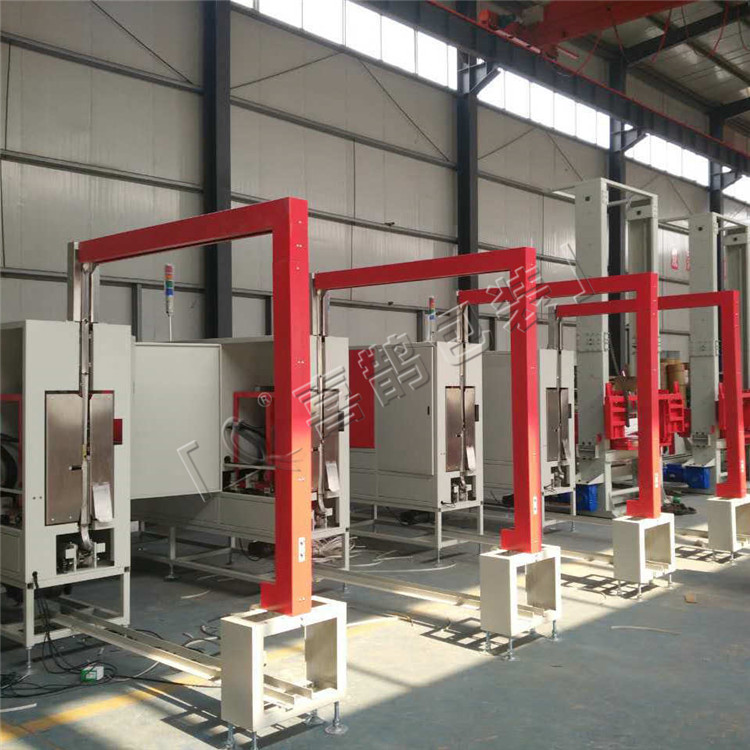

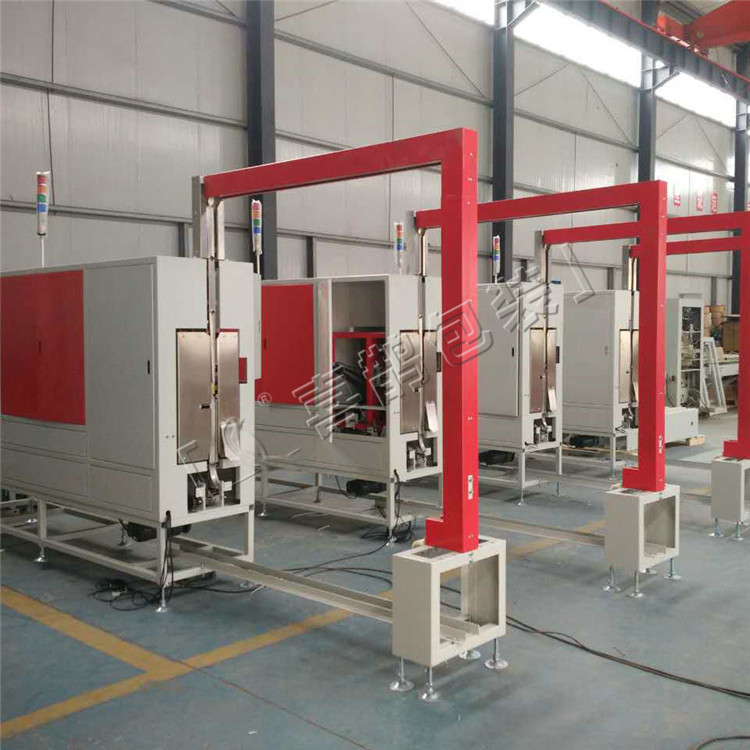

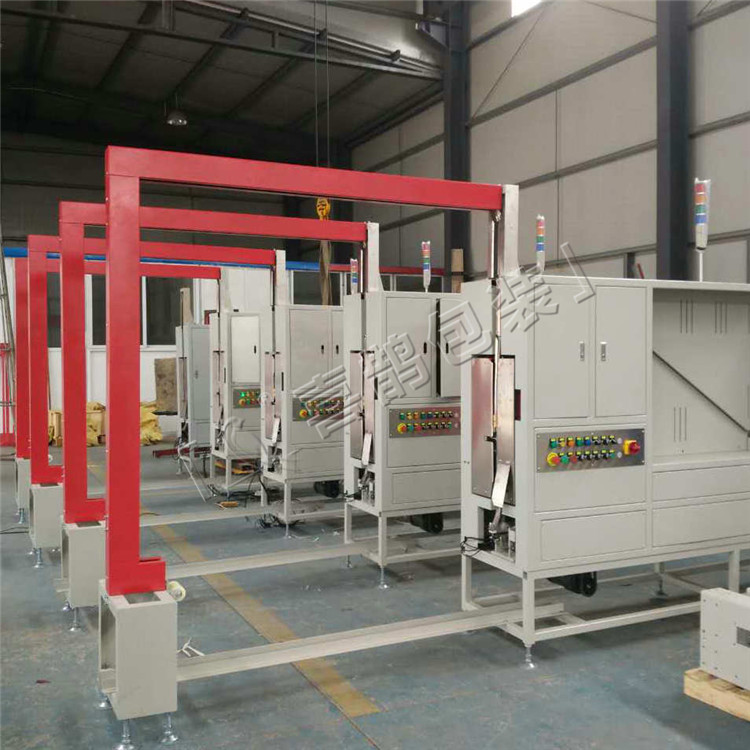

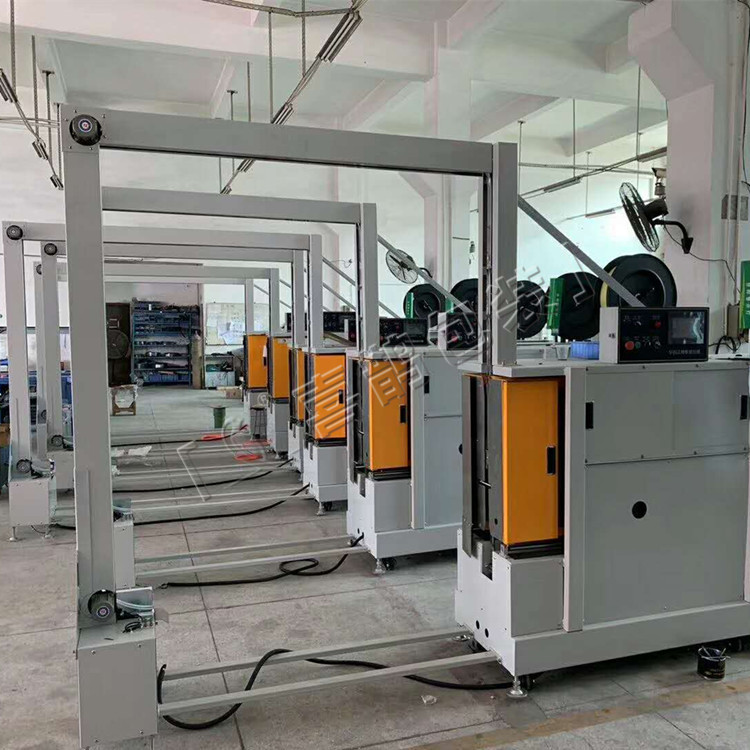

侧捆穿键式无人化捆包机

收藏
  • 产品说明


穿剑式打包机专为栈板、托盘打包而设计。广泛应用于外贸出口、家具、电子电器产品、食品饮料、印刷造纸、制瓶、玻璃、陶瓷、工艺品

半成品周转及参展物品/机械的中转等行业,价格合理。穿剑式打包机的功用是使塑料带能紧贴于被捆扎包件表面,保证包件在运输、贮存中

不因捆扎不牢而散落,同时还应捆扎整齐美观。


穿剑打包机系列产品都达到捆扎连续可靠、塑料带贴紧包件表面、接头牢固、机器电气安全、工作噪声烟雾等不影响操作人员健康。

穿剑式打包机针对栈板打包设计,大型栈板重物的自动捆包设备,开放式弓架活动的穿带能将货物牢固地捆在一起,栈板打包机推动灵活,

操作简单,适合于在线无人化打包,减少人手,提高了工作效率。穿剑打包机原理是主要使用PET塑钢带为捆扎材料,对装放在栈板上的散

装堆积箱体进行纵向和横向捆绑。塑钢打包机适用于大型军备及民用野外作业、仓储、码头货物运载等整箱、散装箱的集中捆绑,对陆海空

军用、民用物资等均能进行集中捆绑,便于储存、装载运输。


1.机械尺寸:L4820*W660*H2383mm (具体以实际为主)

2.适用栈板尺寸:托盘底部空间留意让剑顺利通过,内高至少90内宽至少200

3.适用捆包物品尺寸:L1100*W900*H2100~2370mm(含栈板高度)

适用产品重量:加气砖、砖块、水泥砖、路面砖、棉花、秸秆、稻草、服装、谷物、废纸

4.单条捆包速度:PP 25秒/条,不含输送和定位时间

5.配套输送机台面:H700mm  外宽1300mm (输送线由经销商自行制作,若输送线宽度/高度条件异动,价格异动)

6.PP带:宽度15~16mm,厚度0.7~0.8mm,偏斜度<30mm,质量符合国家标准

7.烫粘部位:侧面,热熔式,位于输送机上580mm处,捆包物不得小于700mm

8.捆包方式:主机整体移动(行程380mm),机械穿剑捆包

9.打带条数:外部信号打包(不配光电)

10.弓架尺寸:W1600*H2450mm  含2只弓架马达

11.PP纸芯规格:Φ406mm

12.捆包紧度:15-75kg(机械式可调整)

13.电源:3相 380V  50HZ  1.2KW

14.控制方式:PLC+人机操作+操作按钮

15.机芯电机采用 1/2HP  4P  金陵品牌

16.穿剑电机采用 1/4HP  1:20  台湾万鑫品牌

17.主机移动电机采用 40W   台湾TWT品牌

18.变频器 采用 台湾台达

19.PLC采用FX3GA-60MR 日本三菱品牌

20.人机界面采用TK6070ip 台湾威纶品牌

21.接触器、过热保护采用施耐德品牌


1)弓架规格:见图纸

2)重量:1000KG

3)机器尺寸:具体根据客户流水线确定

4)适应带宽:根据客户指定

5)电源:三相/380V/50HZ/2KW左右

6)捆包速度:  20   秒/包

7)外包装方式:木箱包装

8)粘合点:根据客户现场要求指定

9)粘合方式:热融接

10)捆扎紧度:5-80KGS

11)打道次数:2

12) 储带箱整体加大

13)  打包材料:PET带


1

PLC

LG

韩国

2

接触器

LG

韩国

3

控制按钮

施耐德

法国

4

光电感应

欧姆龙

日本

5

接近开关

欧姆龙

日本

6

继电器

施耐德

法国

7

电机

金龙代工

中国

8

动力电机

晟邦
